工作原理

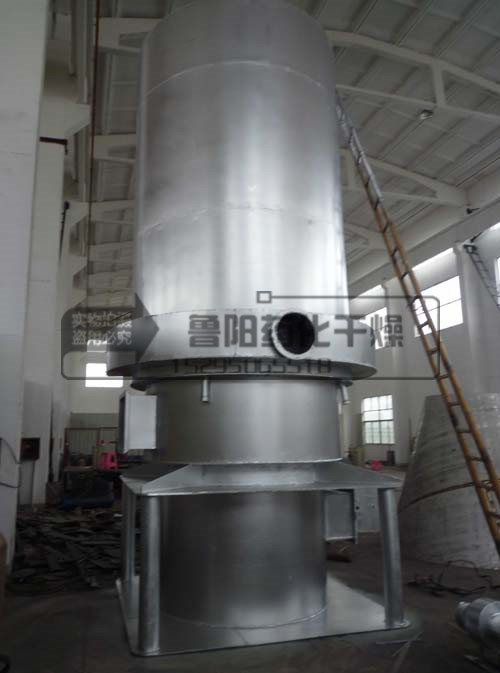

該爐集燃燒與換熱為一體以爐體高溫部位進行換熱的最新間接加熱技術，煙和空氣各行其道，加熱絕對無污染，熱效率高(達60-75％)，升溫快，體積小，安裝方便，使用可靠，且價格低(與一噸鍋爐相比該加熱系統只相當于鍋爐加熱系統價格的一半)。
性能特點
采取了耐高溫措施，從而使其壽命比列管式熱風爐大大延長，并采用了煙氣縱向沖刷散熱片和負壓式排煙方式，換熱部位不積灰塵，無須清理，熱性能穩定。可用各種煤或柴作燃料，并配有二次進風裝置燃燒完全。該爐的各項技術經濟指標均達到了國內領先水平。
適應物料
該爐為通用性熱風裝置，與各種物料的干燥設備配套使用。廣泛用于糧食、種子、飼料、果品、脫水蔬菜、香茹、木耳、銀耳、茶葉、煙葉等農產品、食品、醫藥品、化工原料、輕重工業產品的加熱除濕，還可用于各種設施的加熱以及庫房除濕等。
技術規格
| 名稱\型號 |
JRF-15 |
JRF-20 |
JRF-30 |
JRF-40 |
JRF-60 |
JRF-80 |
JRF-100 |
| 內筒直徑 |
760 |
760 |
1170 |
1170 |
1470 |
1670 |
1870 |
| 外筒直徑 |
1280 |
1280 |
1840 |
1840 |
2200 |
2460 |
2700 |
| 總高 |
3500 |
3500 |
4260 |
4760 |
4810 |
5110 |
5310 |
| 設備總量 |
3.15T |
3.65T |
6.8T |
7.5T |
9.8T |
11.7T |
13.5T |
| 熱風出口直徑 |
300 |
300 |
500 |
500 |
500 |
600 |
600 |
| 熱風出口高度 |
1585 |
1585 |
1670 |
1670 |
1670 |
1770 |
1770 |
| 煙氣出口直徑 |
250 |
250 |
250 |
250 |
250 |
300 |
320 |
| 煙氣出口高度 |
2050 |
2050 |
2220 |
2220 |
2220 |
2385 |
2385 |
| 牛角彎頭型號 |
XZD/G Φ578 |
XZD/G Φ810 |
| 每小時耗煤量 |
43kg |
57kg |
85kg |
115kg |
170kg |
230kg |
286kg |
| 煤的燃燒值 |
5000kcal/h |
| 熱效率 |
70-78% |
75-80% |
| 引煙風機型號 |
Y5-47-3.15C
-1.5KW |
Y5-47-4C
-2.2KW |
Y5-47-4C
-3KW |
Y5-47-4C
-4KW |
Y5-47-5C
-7.5KW |
Y5-47-5C
-7.5KW |
敬告注意
◎環境基準溫度標準按18℃±2℃，煤的熱值以5000Kcal/k g計算。
◎表中熱風溫度是按輸出風量確定的。熱風爐JRF4型的熱風溫度最高可達200℃以上，JRF5 JRF6 型熱風溫度最高可達300 ℃以上(特殊制造可達500 ℃以上)，用戶根據需要進行調整。
◎熱風爐煙窗配置高度：JRF4 型3～5米，JRF 、JRF6 型為5～8米。
◎表中外形尺寸對應位置見熱風爐安裝示意圖。
◎爐膛下部內側壁上的耐火層以爐篦處為起點，其高度：JRF4- 4型為0.5米，可現場安裝。
◎JRF6 型為鏈條爐排式燃燒裝置。
